IDM OMP2400 -4E1-30E超宽带综合业务光纤复用设备

6路隔离以太网电话光端机，是北京瑞光极远数码科技有限公司研制、型号为IDM OMP2400-30E的超宽带综合业务光纤复用设备，也是一款面向多业务场景的PCM设备。IDM OMP2400-30E用于在一对2.5Gbps光纤上同时传送30路电话、4组E1专线、6路物理隔离以太网与HDMI高清视频，适合电力能源、轨道交通与军队政府专网的多业务一纤回传，为政府专网光纤通信方案与军队应急通信车方案提供可靠的接入支撑。整机采用PCM30/31制式，把语音、E1、数据与视频按各自通道复用到同一对光纤上，机房无需为每种业务单独部署一台设备，有效简化了产品展示中的设备形态与运维结构。

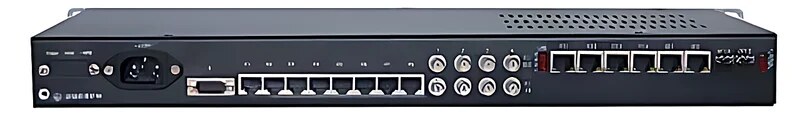

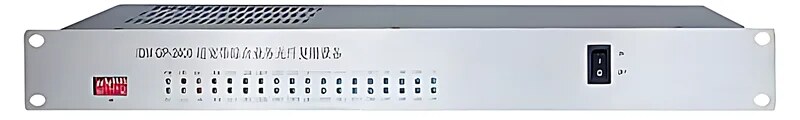

IDM OMP2400-30E提供2个2.5Gbps SFP光口并支持光口1+1保护，两端各部署一台、经一对光纤对开，电话、E1与以太网业务即可原样互通。作为一款综合业务接入设备，其标准19英寸1U机箱架构便于上架安装，配合完善的功能控制开关与告警指示，站点运行状态一眼可查；30路电话、4组E1透传与6路隔离以太网集中在同一台1U设备内完成，替代了以往多台单功能设备堆叠的部署方式。该设备兼具电话光端机与光纤复用设备的双重角色，可实现语音、数据与视频的多业务光纤回传，是光端机厂家瑞光极远面向专网通信场景的代表性产品。

核心参数速览：2.5G光口1+1（2×2.5Gbps SFP）· 电话 30路（FXO/FXS/磁石可选）· E1 1-4路透传 · 以太网 6路物理隔离（2×1000M+4×100M，合计2400M）· HDMI高清视频 · DC-48V/AC220V双电源 · 整机功耗≤100W · 19英寸1U机箱

6路隔离以太网电话光端机是什么设备

6路隔离以太网电话光端机是一台把电话语音、E1专线、以太网数据与高清视频复用到同一对光纤上传输的多业务接入设备，属于综合业务接入设备中面向多业务光纤回传场景的典型产品，IDM OMP2400-30E是其中以2.5G带宽、双光口互备份与6路物理隔离以太网为特征的一款。作为专业光端机厂家瑞光极远推出的PCM设备，该设备在一条2.5G光链路上提供2组线速1000M与4组线速100M以太网口，6组端口各自独立、业务互不串扰，同时承载30路电话与4组E1专线。全部业务共用一对光纤之后，跨站点布线只剩光缆一项工作量，土建与配线成本随之下降，也为政府专网光纤通信方案与军队应急通信车方案提供了紧凑的产品展示形态。

一台设备同时承载30路电话4组E1透传与HDMI视频

IDM OMP2400-30E把原本分散在多台设备上的用户接口集中到一台1U机箱里，30路电话、4组E1透传、HDMI高清视频与6路物理隔离以太网可以同时在线运行。业务接口的类型、容量与适用条件见下表，具体板卡配置以订货型号为准：

电话接口按ITU G.711中A律编码、环路电流25mA/路，对接程控交换机、模拟中继与磁石话机时不需要外加转换设备；E1接口符合ITU-T G.703，码型HDB3、阻抗75Ω/120Ω可选，透传模式下不改变时隙内容，对端调度自动化设备的数据配置可以原样保留。HDMI高清视频与电话、E1共用同一对2.5G光纤，视频监控画面和调度语音可以一起回传中心机房，无需为视频单独敷设线缆。这台PCM设备以电话光端机的形态完成语音接入，同时以光纤复用设备的角色承担多业务光纤回传，在瑞光极远的产品展示中属于接口密度较高的一档。

2.5G光口1+1保护怎么保障断纤时业务不中断

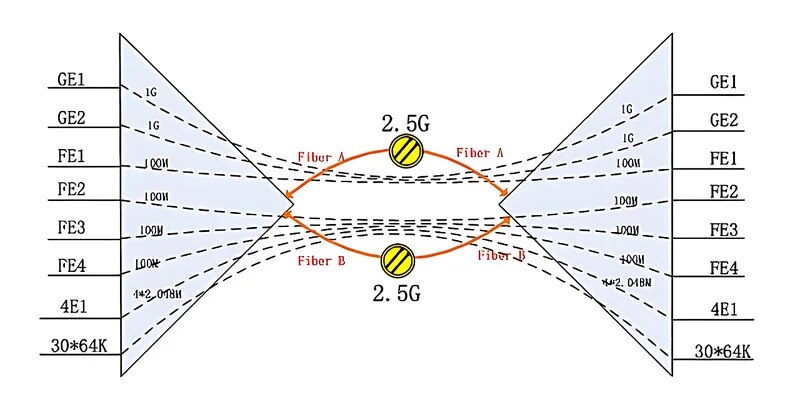

2.5G光口1+1保护，是把设备上的两个2.5Gbps SFP光口配置成一主一备两条光纤通道，业务平时在主用光纤上传送，备用光纤保持热备份状态。主用光口发生断纤、光模块劣化或对端设备异常时，IDM OMP2400-30E检测到收光异常后自动把业务倒换到备用光口。倒换对业务透明，电话、E1与以太网连接无需重新协商，也不用运维人员到现场跳线换纤。2.5G光口1+1双纤互备份，专网业务不中断，靠的正是这种光路级冗余，而不是依赖上层协议的重路由。

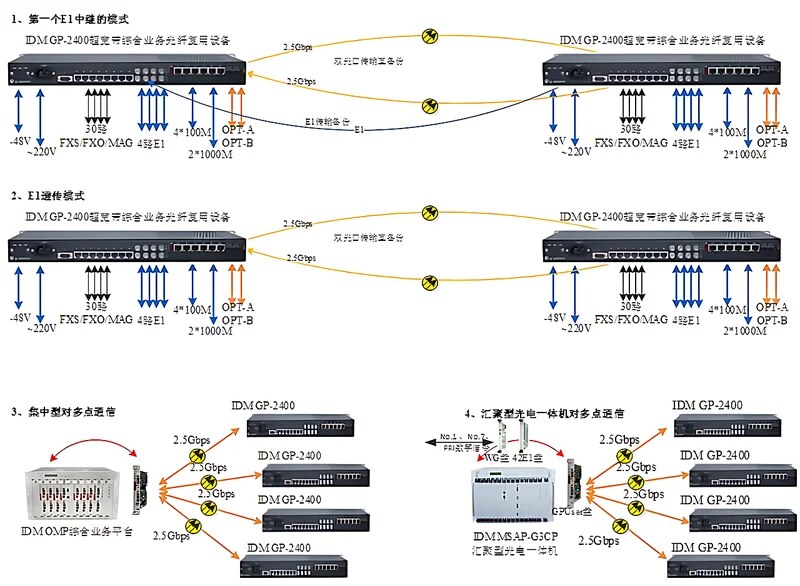

双纤互备份的站点既可以与对端设备点对点组网，也可以和其他设备配合组成多组物理隔离的以太网链网、环网与点对多点星型网。长距离干线上任意一段光纤中断时，业务仍沿备用纤芯正常传送，变电站、轨道沿线与涉密机房不必为此配置双路由保护倒换协议，政府专网光纤通信方案与军队应急通信车方案在链路可靠性上也因此多了一层保障。

6路物理隔离以太网怎么分端口保障业务安全

6路物理隔离以太网（2×1000M+4×100M）保障安全，靠的是每组端口在设备内部走独立通道，既不共享带宽，也不共用转发资源。IDM OMP2400-30E提供2组线速1000M与4组线速100M以太网口，各组均为线速转发，合计物理隔离以太网2400M带宽；一组端口跑满业务不会抢占另一组的带宽。

部署时按网络的安全等级把业务分到不同端口：视频监控占一组100M口、办公网络占另一组100M口、调度数据与生产数据各用一组1000M口，各网之间物理隔离、互不可见。相比把多种业务挂接在同一台普通交换机上，这种做法更贴合电力、轨道与涉密行业对网络分区的管理要求，也便于单独对某一组端口做检修而不影响其他业务。对于需要多业务光纤回传的政府专网光纤通信方案与军队应急通信车方案，这种端口级隔离配合瑞光极远PCM设备的统一网管，可在产品展示阶段就直观呈现安全分区思路。

核心技术参数

IDM OMP2400-30E作为一款面向专网的多业务PCM设备，其核心参数覆盖光接口、E1接口、以太网接口、电话接口、视频与电源环境六部分，关键指标如下表；数值以厂家产品资料与出厂检测为准，工程选型时按实际线路与业务量核算。

典型应用场景

IDM OMP2400-30E的应用集中在电力能源、轨道交通与军队政府三类专网，共同点是需要在一对光纤上把电话、E1、隔离数据与视频一起送回中心，同时不接受长时间停机。作为一款集成度较高的综合业务接入设备，其典型部署场景如下。

电力与能源专网

变电站、发电厂与配电自动化站点需要同步传送调度电话、自动化E1专线与站内数据网络。在每座站点放一台IDM OMP2400-30E，用一对2.5G光纤把站间调度音频、E1专线通道与隔离以太网合路传输，中心侧用一对光纤即可收全全部业务。电话接口按ITU G.711中A律、环路电流25mA/路直接对接调度话路设备，4组E1透传让对端自动化设备免改配置；启用2.5G光口1+1保护后，站间光缆任一段中断，业务自动倒换到备用纤芯。

轨道交通通信

地铁、普速铁路沿线车站与隧道区间，以及高速公路收费站、监控分中心，需要把沿线电话、E1中继、视频监控与网络数据汇聚回中心机房。沿线站点一台IDM OMP2400-30E同时接入电话话路、E1专线、HDMI视频与网络数据，经2.5G光纤送到中心。设备支持DC-48V/AC220V双电源供电、整机功耗≤100W，适配无人值守的沿线机房长期运行；6路物理隔离以太网让监控、办公与调度网络各走独立端口，互不干扰。

军队与政府专网

野外驻训点、应急指挥所与政府涉密机房强调一机多用与运行可靠。IDM OMP2400-30E一台设备同时承载30路电话、4组E1、6路隔离以太网与HDMI视频，减少设备台数与线缆布放，迁建部署时只需搬运一台1U设备。光口1+1保护保证单条光纤故障时指挥调度电话不中断，双电源供电支持DC-48V与AC220V两种机房条件，便于依托车载电源或应急电源工作。

差异化价值：一纤多业务与物理隔离带来什么

IDM OMP2400-30E的差异化价值集中在光路冗余、业务融合与网络隔离三方面，逐项对应到现场收益如下表：

光纤复用设备怎么选型

光纤复用设备怎么选型，按业务路数、光纤条件、冗余要求与供电环境四项逐条核对即可闭环。先清点业务路数：确认电话路数（IDM OMP2400-30E提供30路，可选FXO/FXS/磁石）、E1路数（1-4路）、以太网口数量与是否需要物理隔离、是否传HDMI视频，接口种类或数量对不上就要换型号或加配板卡。再核对光纤条件：单模还是多模、波长取1310nm还是1550nm、链路损耗预算多少，结合发光功率-1~-3dBm与接收灵敏度优于-24dBm确定SFP光模块的距离等级。

随后确认冗余要求：站间光缆容易受损的线路启用2.5G光口1+1保护，双光口互为热备；只有单条光缆可用的场景，至少预留备用光模块与备件。最后核对供电与环境：DC-48V、AC220V或双电源需与站点电源配套，整机功耗≤100W，工作温度0℃～40℃、湿度≤90%（无凝结状态），建议安装在标准机房或带温控的机柜内；供电条件特殊的站点在订货时说明，由厂家确认配置。

结语

6路隔离以太网电话光端机IDM OMP2400-30E把30路电话、4组E1透传、6路物理隔离以太网（2×1000M+4×100M）与HDMI高清视频汇集到一对2.5G光纤上，2.5G光口1+1双纤互备份让单条光纤中断时业务自动倒换，DC-48V/AC220V双电源供电、整机功耗≤100W，适合电力能源、轨道交通与军队政府专网的多业务一纤组网，也可作为政府专网光纤通信方案与军队应急通信车方案中的核心PCM设备使用。选型时先清点电话、E1、以太网与视频路数，再核算链路损耗、核对供电与环境条件；需要完整产品展示、组网方案与报价，请联系光端机厂家北京瑞光极远数码科技有限公司（www.rdtcom.com，010-51668966）。
